3224电位器规格书

一般3224电位器主要指向Bourns(伯恩斯)3224系列的表面贴装(SMD)多圈微调电位器。以下是基于现有信息的详细规格分析及获取建议，希望对你有所帮助。

一、核心规格参数

1. 型号命名规则

前缀：3224 表示系列，后续字母(如 W、J、G、X)代表不同调节方式和封装：

3224W：顶调(Top Adjust)，内引脚，尺寸 4.8×3.5×5.1mm。

3224J：侧调(Lateral Adjust)，内引脚，尺寸 4.8×4.8×3.71mm。

3224G：侧调，外引脚，尺寸 6.0×4.8×2.4mm。

3224X：顶调，外引脚，尺寸 4.8×5.1×3.9mm。

2. 电气参数

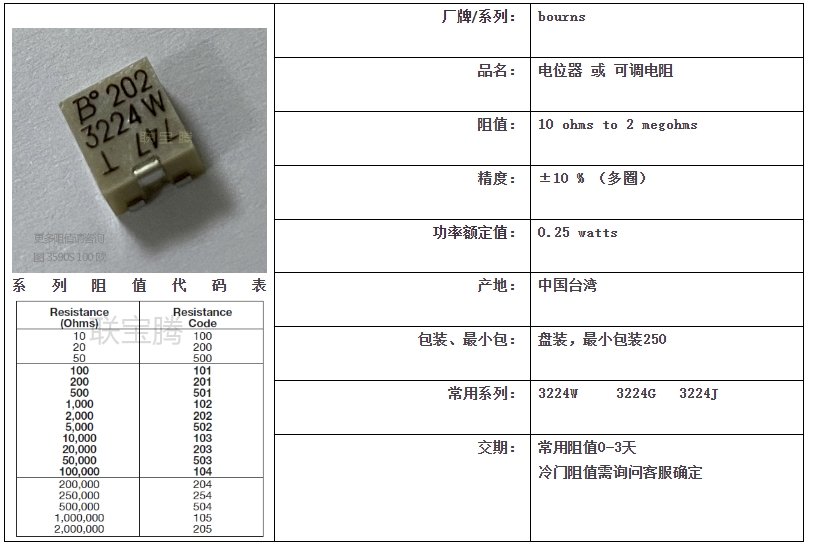

阻值范围：10Ω 至 2MΩ，覆盖 17 种标准阻值(如 10R、20R、50R、1K、10K、100K 等)。

精度：±10%(部分型号支持 ±5%)。

功率：

标称阻值≤50KΩ：0.5W。

标称阻值>50KΩ：0.25W。

温度系数：±100ppm/℃。

最高工作电压：300V DC。

绝缘电阻：≥500MΩ(500V DC 测试)。

3. 机械参数

调节圈数：12 圈(电气旋转角度 4320°)。

调节方式：

顶调(W/X 系列)：需使用螺丝刀从顶部调整。

侧调(J/G 系列)：从侧面进行微调。

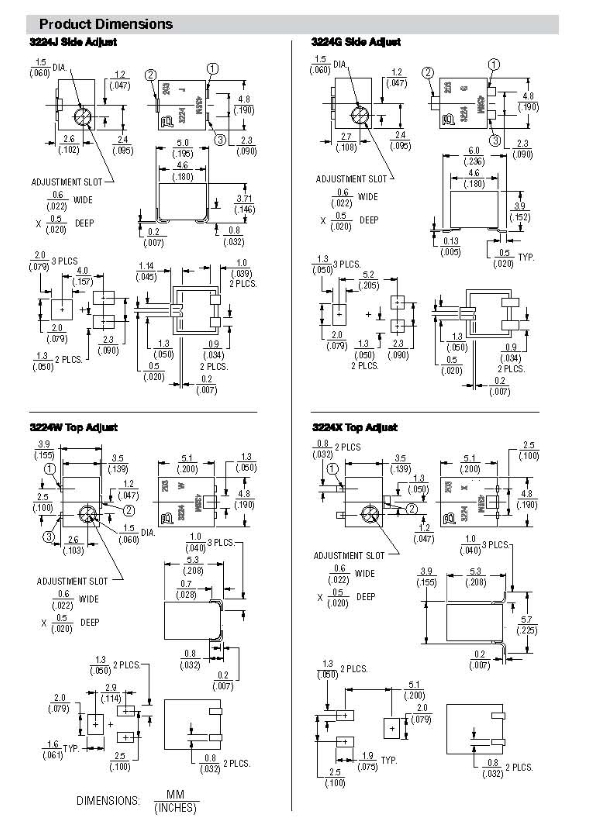

封装尺寸：

3224W：4.8×3.5×5.1mm。

3224J：4.8×4.8×3.71mm。

3224X：4.8×5.1×3.9mm。

4. 环境参数

工作温度：-65℃至 + 150℃。

湿度：符合工业级要求(未明确具体数值)。

振动 / 冲击：通过 IPC-A-610 标准测试。

5. 其他特性

线性度：直线式(X 式)，适合分压电路。

寿命：机械寿命≥200 次循环。

封装类型：SMD(J 型引脚)，支持波峰焊和回流焊。

二、典型应用场景

工业控制：自动化设备、传感器校准。

通信设备：射频放大器、电源模块。

消费电子：音频设备、智能家居。

医疗仪器：精密测量电路。

三、选型注意事项

阻值与精度：根据电路需求选择标称阻值，优先考虑 ±10% 精度(低成本)或 ±5% 精度(高要求)。

调节方式：顶调适合需要频繁调整的场景，侧调适合空间受限或需防止误触的环境。

功率与电压：确保工作电压不超过 300V，功率需根据实际功耗降额使用(如环境温度>85℃时功率需降低)。

封装兼容性：确认 PCB 设计支持 4mm 方形 SMD 封装，并参考尺寸图进行布局。
