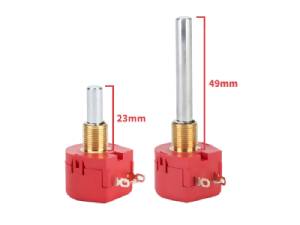

产品名称：WX118 单圈碳膜旋转线绕电位器 1K 2K 5K 10K 5% 长柄50mm 短柄20mm
电气特性
标称电阻范围：
25Ω~25KΩ
电阻容差：±5%
终端电阻：≤±0.2%R或5Ω
峰值噪声：≤100Ω
绝缘电阻：≥200MΩ（100V AC）
耐电压：500V（直流或交流峰值）
电角度：258°±5°
环境特点
碰撞（390m/S2，4000次）：ΔR≤±1%R
振动（10-500HZ，0.75mm，6h）：ΔR≤±1%R，ΔUab/Uac≤±2%R，断电≤100μS
气候类别(IEC68-2-2):ΔR≤± (5%R+0.1Ω),绝缘电阻≥100MΩ
电气寿命(2W, 1000h):ΔR≤± 3%R
机械寿命(1000次循环):ΔR≤± (10 %R+0.5Ω)，CRV≤±3%R或5Ω
稳态湿热(IEC68-2-3，Ca，96h)：ΔR≤±3%R，绝缘电阻≥100MΩ，启动扭矩≤20mN.m
产品特点：
WX118单线圈绕线电位器具有精度高、耐用性强、调节灵活、成本低、适用性广等优点
规格参数：
温度系数Temperature Coefficient：±100ppm/℃
额定功率Rated Power：1W/40℃
大工作电压Max Operation Voltage：220V
阻值范围Resistance Range ：52～22K0
阻值允许偏差Allow Desistance Tolerance：±10%
大接触点电流Maximum Contacting Voltage：100mA
终端电阻Residual Resistanc：22mak
有效电气行程Effective Electrical Travel：mech.258°±5°,elektr.270⁰ ±5°
耐电压(室温条件下)Dielectric Strength (Room Comnditions)：AC1000V
绝缘电阻Insulation Resistance：More than.1000MQ at DC500V
轴力矩Shaft Torque：3.5～100 mN.m
电阻规律Resistance law：A
绝缘电阻Insulation resistance：1GMΩ
终端止挡强度shaft stopper strength ：70Ncm
止档强度  Push pull strength：100N
总旋转角度Total Rotational Angle：300°±5°
旋转寿命Rotary Life：5,000 cycles without discontinuity
焊接Soldering：235℃±5℃:≤3s
应用领域：
WX118单线圈绕线电位器广泛应用于许多电子设备和电路中，包括但不限于：
1.音频器件：在电路中用于调节音量、音调和其他音频参数。
2、电子仪器：用于示波器、信号发生器等电子仪器中校准和调整电阻值。
3、通讯设备：用于调节无线电设备、调频收音机、对讲机等的频率和音量。
4、控制系统：用于调节传感器、执行器等控制系统的阻值，实现精确控制。
5、汽车电子：用于调节汽车音响、灯光等电子设备中的电阻值

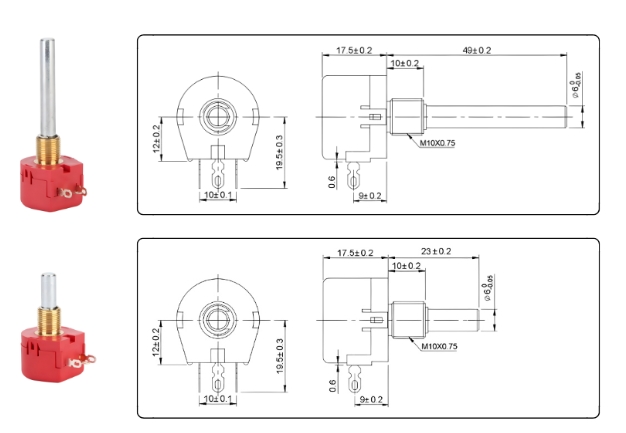

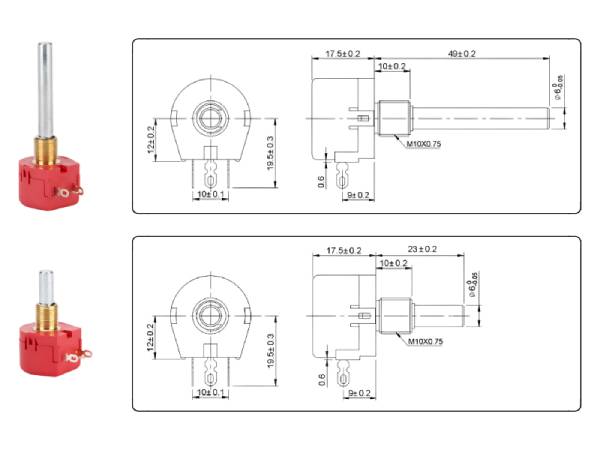

尺寸展示：

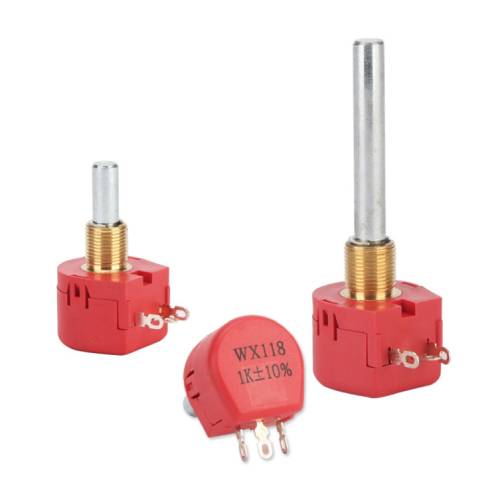

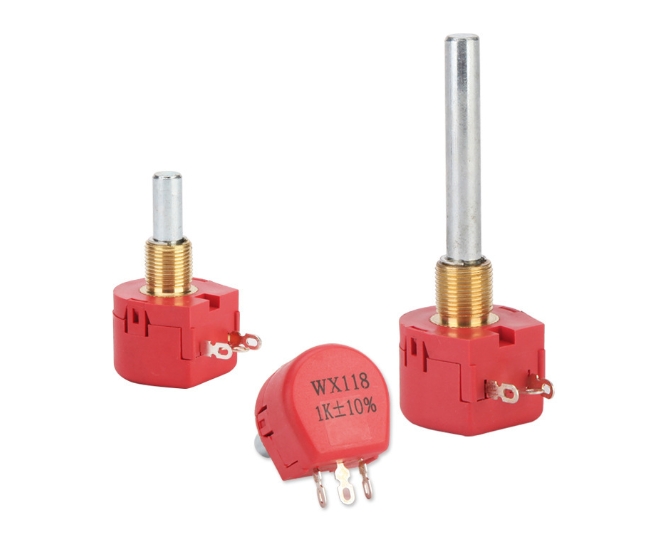

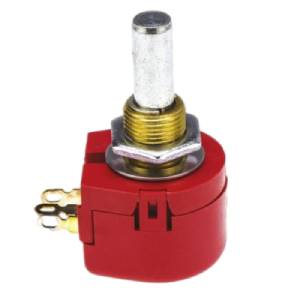

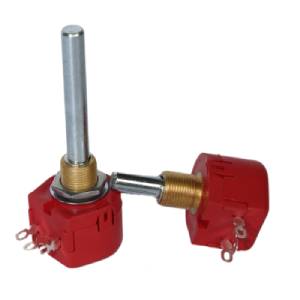

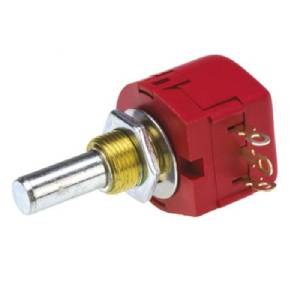

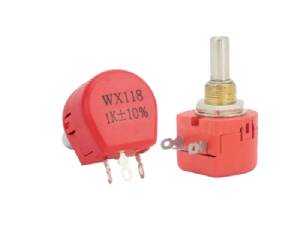

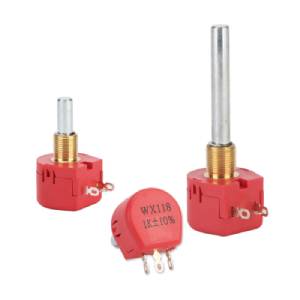

产品展示:
